產品矩陣
四大系列多類品種產品，滿足客戶多樣化需求
公司產品主要包括高頻利茲線，膜包利茲線、絲包利茲線、自黏線圈等四大系列。公司采用業內領先的生產、檢測設備，管理體系完善，產品認證豐富，可多方位、多層次滿足客戶要求。

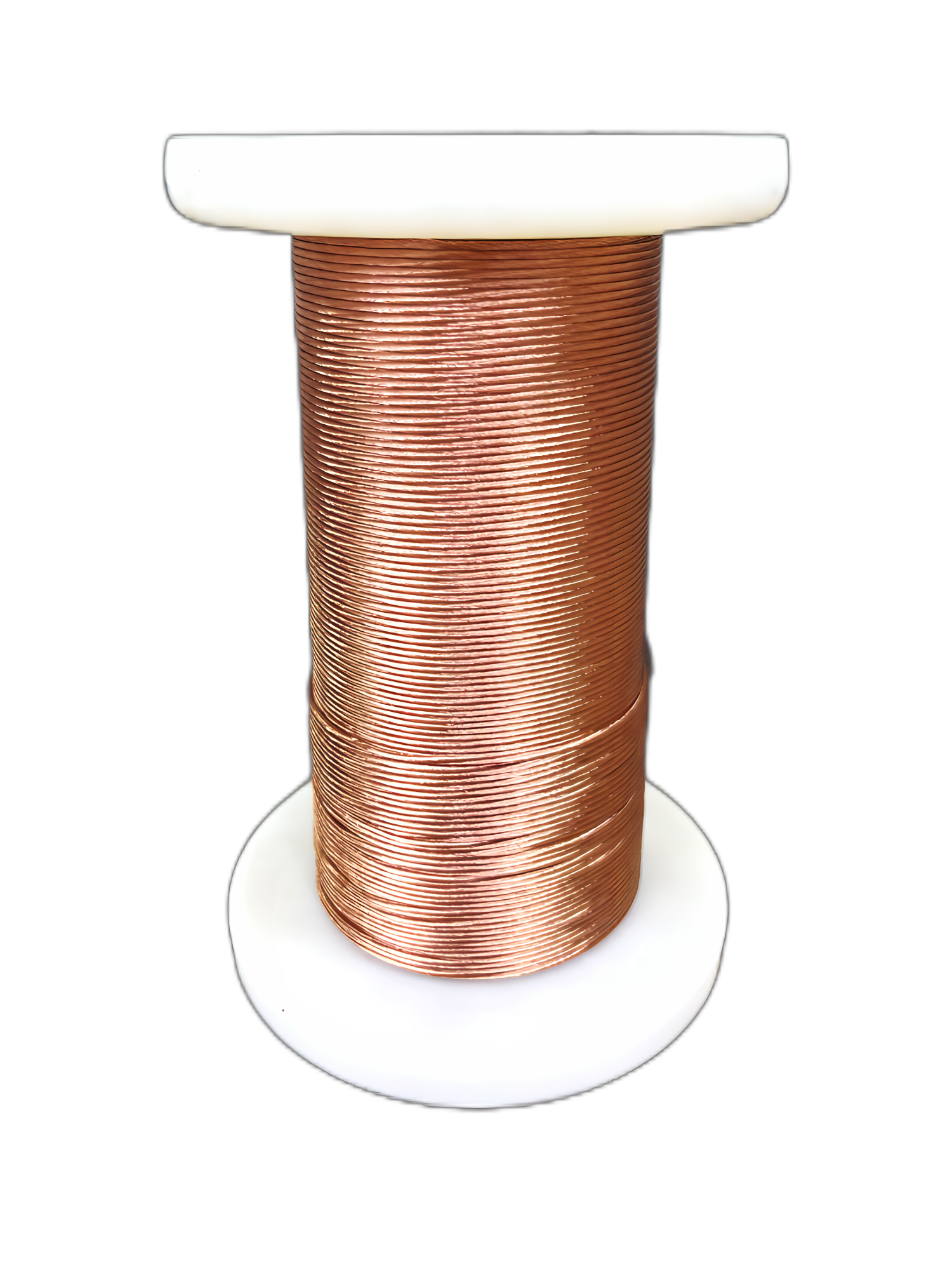

高頻利茲線 LITZ
- ? 靈活多變的結構
- ? 良好的柔韌性和彈性
- ? 穩定的形狀

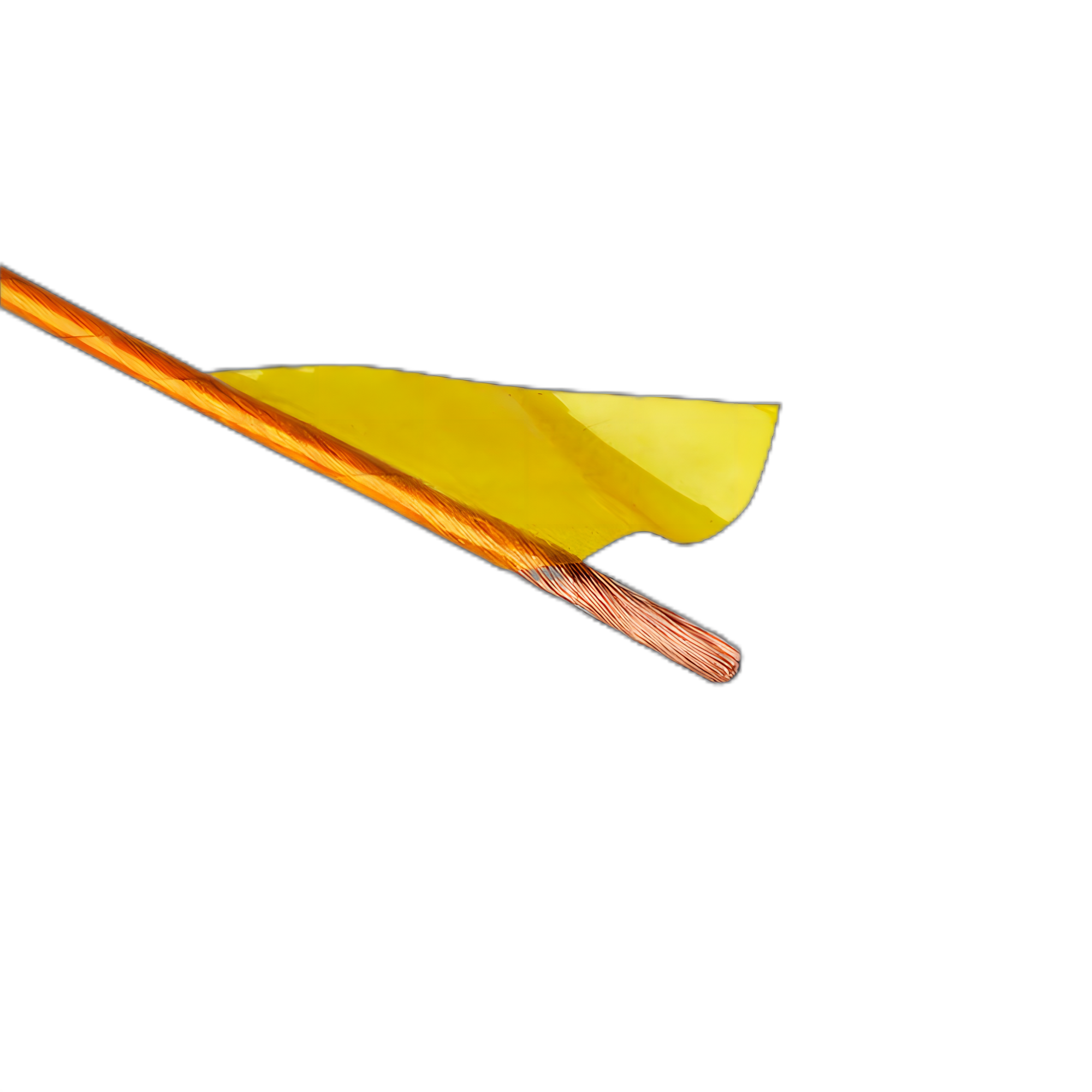

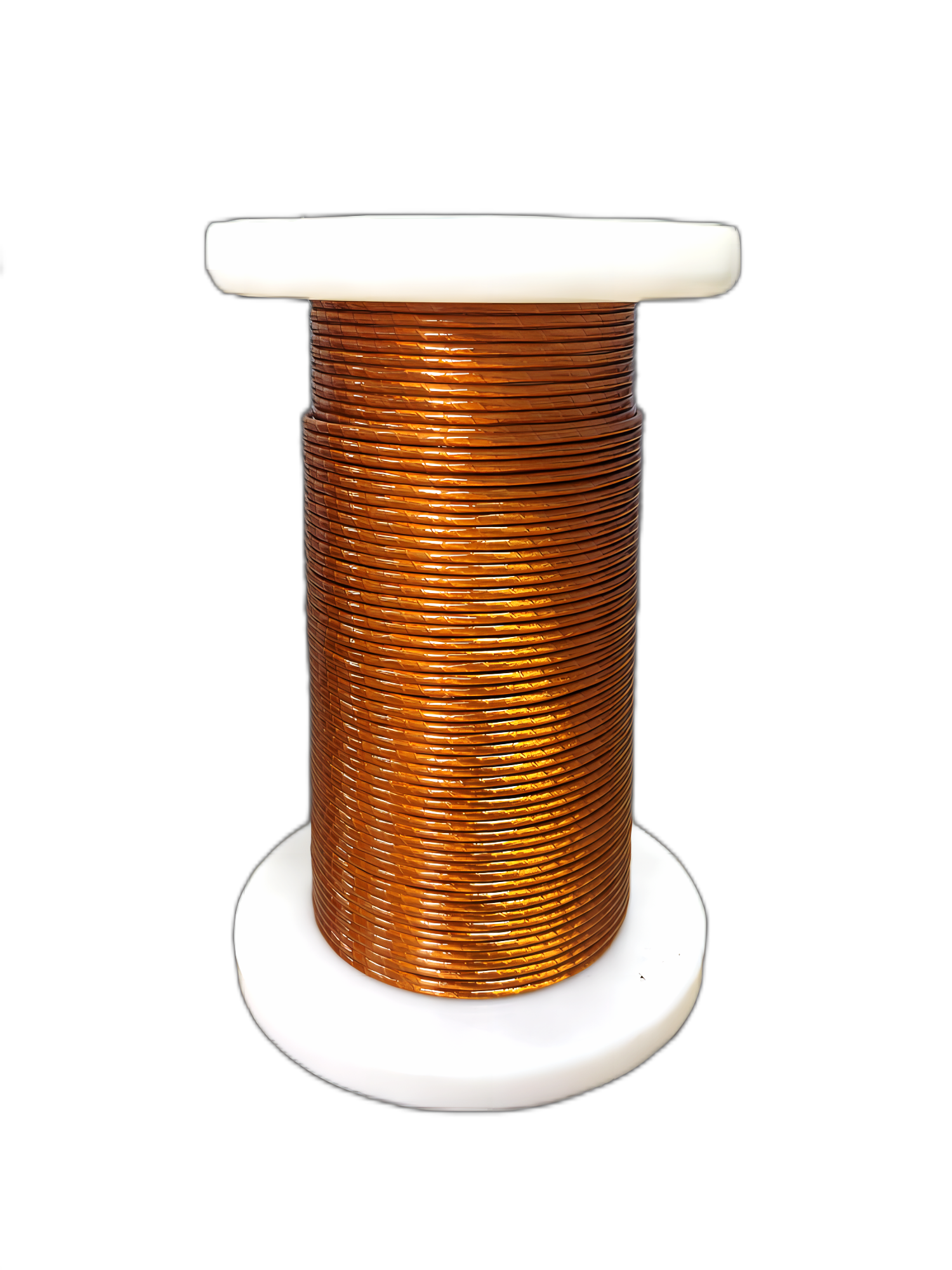

膜包利茲線 ML
- ? 耐電壓10KV以上
- ? 能承受較高的機械應力
- ? 形式多種，圓形、矩形
絲包利茲線 USTC
- ? 最佳的圓形穩定性
- ? 良好的柔韌性，且不易松散
- ? 適用于浸漬及灌封工藝
自粘線圈 CL-SPEI
- ? 預先繞制成型，提升效率
- ? 熱風自粘，縮減線匝尺寸
- ? 簡化工藝，提升性能穩定性
應用領域
公司產品應用廣泛，使用場景從家用電器到5G通訊、高端醫療裝備，從充電樁到新能源汽車，未來將延伸到軌道交通、航天航空、國防軍工等領域。

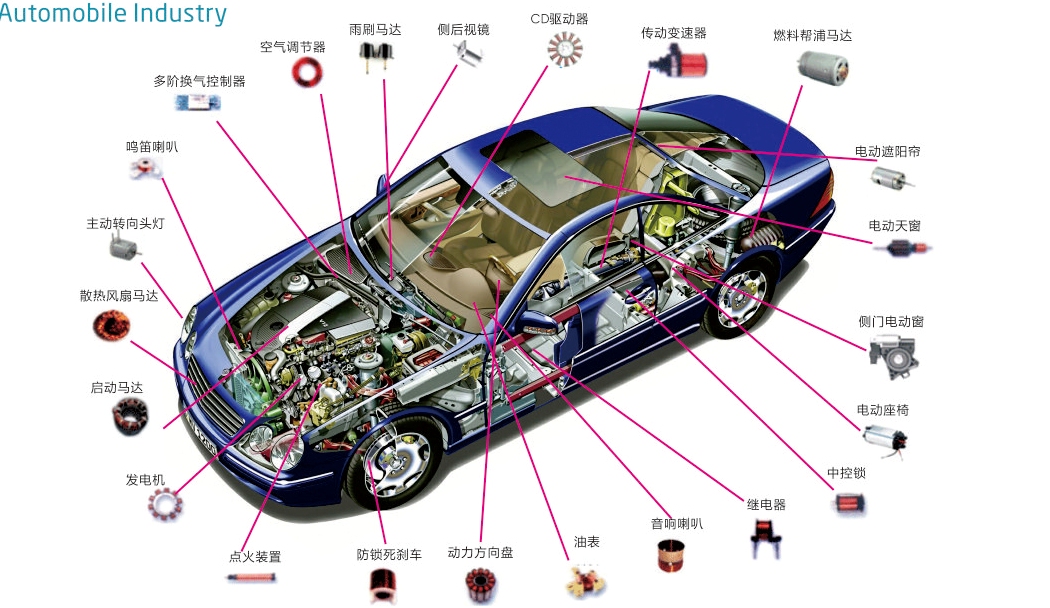

車載充電機、逆變器、DC/DC轉換器、充電樁
新能源汽車核心部件

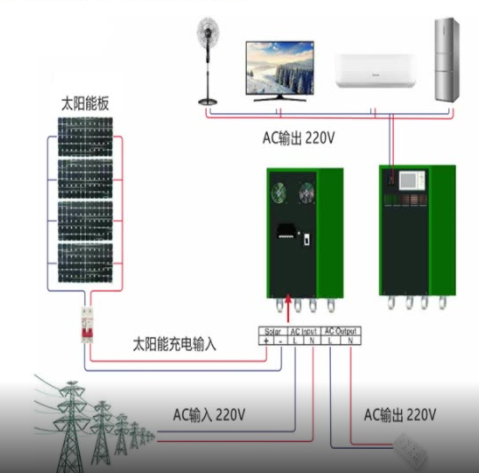

光伏逆變器
太陽能發電系統核心
電磁充電
無線充電技術應用
5G通信
新一代通信基礎設施
高端醫療裝備
醫療診斷與治療設備
發射引爆裝置
軍工與安全領域應用
產品詳情

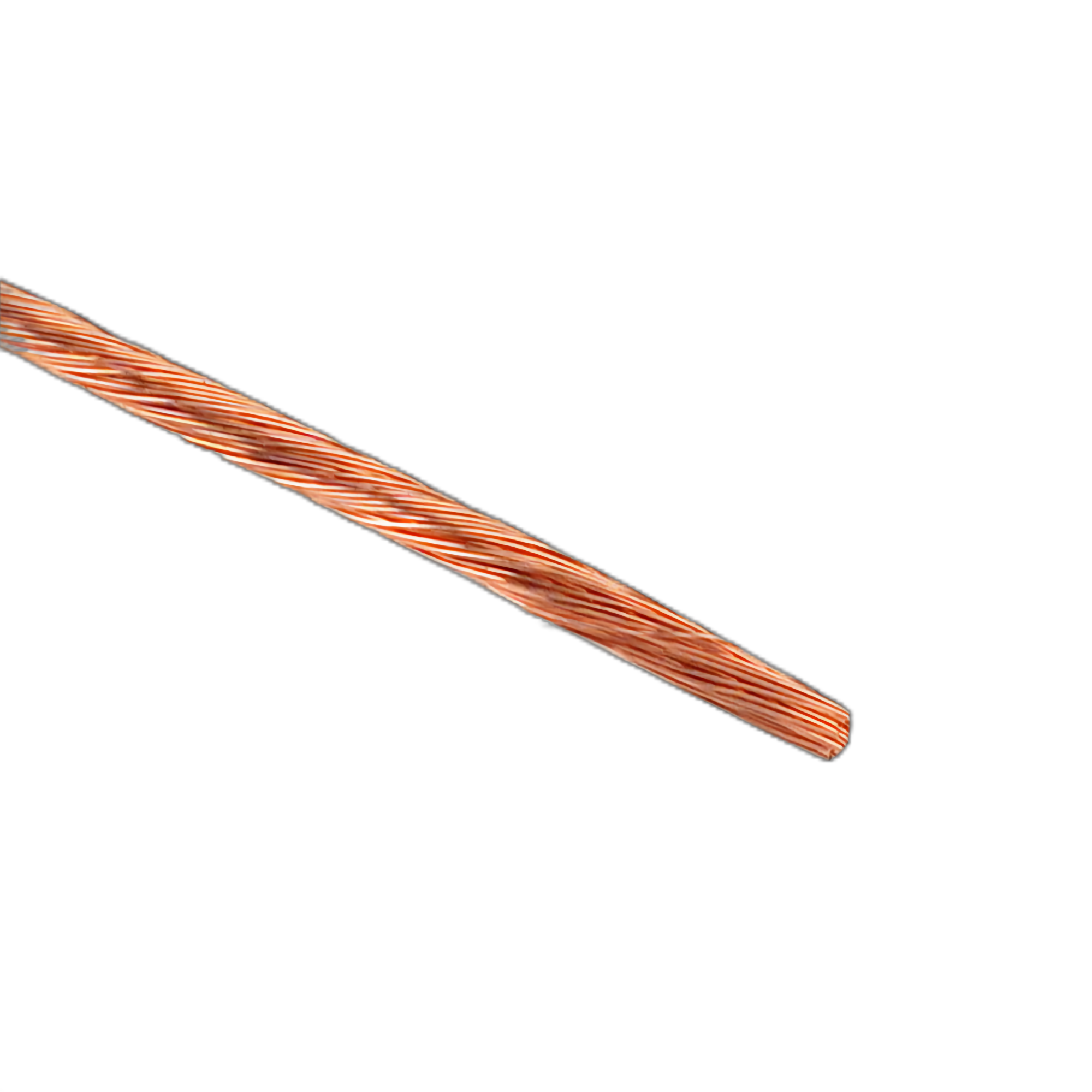

高頻利茲線系列 LITZ
高頻利茲線是使用多股相互絕緣的單線絞合而成，通常用于工作頻率在10 kHz 至 5 MHz之間的應用
線束結構
根據單股線的數量，利茲線生產工藝將發生變化，對于整體結構設計有多種選擇
直接絞合線
復絞利茲線
同心絞合利茲線
尺寸
單線 X 股數 /絞距
| 項目 | 典型絞距 |
|---|---|
| 單線直徑: 0.010-0.800?mm | 一次絞合: 2 - 26 mm?? |
| 單線股數: 2-15,000?pcs | 復合絞合: 20 - 60mm |
| 外徑: 0,095-70.73mm |
技術特性
針對任何頻率或阻抗的范圍，高頻利茲線都可以提供技術解決方案
| 關鍵特性 | 高頻應用表現 |
|---|---|
| 電導率 | 高 |
| 電阻 | 中 |
| 抗張強度 | 低 - 中 |
| 抗卷曲表現 | 低 |
| 防松散表現 | 中 |
| 彎折壽命表現 | 高 |
| 典型絕緣漆材質 |
聚胺脂
聚酰胺
聚酯亞胺
|
產品優勢
減少高頻損耗
優化的線束結構有效降低高頻應用中的能量損耗
高性價比設計
在性能與成本間取得完美平衡，為客戶創造更大價值
阻抗匹配結構
專為高頻應用優化的線束結構，實現最佳阻抗匹配
增強機械強度
采用應力消除技術，顯著提升產品的抗張強度
典型應用場景
高頻利茲線非常適合于各類高頻應用
應用
- 高頻變壓器
- 扼流線圈
- 開關電源
- 助聽器
- 傳感器
- 鎮流器
產品
- 液晶顯示器的點亮線圈
- 微波爐的變壓器
- 其他高頻變壓器、逆變器、電感
- 電器柜、牽引線纜、交通工程、航空、充電系統、醫療診斷系統
絲包利茲線系列 USTC/UDTC
高頻利茲線包覆滌綸絲或尼龍絲能增加機械性能并獲得優異的尺寸穩定性。優化的包絲張力保證了線材良好的柔韌性并避免在剪線后線頭處發生松散
尺寸
單線 X 股數 X 包絲層數
| 項目 | 數據 | 單位 |
|---|---|---|
| 單線直徑 | 0.020 - 0.300 | mm |
| 單線股數 | 2 - 15000 | pcs |
| 外徑 | 0.071 - 42.54 | mm |
| 包絲層數 | 1 - 2 |
技術特性
不同包覆材料的選擇對機械性能、尺寸穩定性有較大區別
| 絲包材料 | 尼龍 | 滌綸 | |
|---|---|---|---|
| 熔化溫度 | 250 - 260 | 250 - 260 | °C |
| 電氣特性 | |||
| 介電常數 ?r | 3.4 | 3.2 | |
| 拉伸率(干燥) | 25 - 46 | 13 - 25 | % |
| 吸濕性 (相對濕度65%，溫度21°C) | 2.5 - 4 | 0.2 - 0.5 | % |
| 顏色 | 白 | 白 |
* 可根據需要定制熱融、醇融絲包線
產品優勢
抗機械應力
提供額外的機械保護
尺寸穩定性
保持優異的物理穩定性
高柔韌性
優異的彎曲性能
浸漬性能
改善的浸漬效果
典型應用場景
絲包利茲線同樣適用于各類應用且對柔韌性有更高要求的場景
應用
- 高頻變壓器
- 高頻逆變器或轉換器
- 高頻傳感器
- 高頻扼流線圈
- 感應充電器
產品
- 逆變器中的高頻線圈
- 充電樁充電系統中的高頻線圈
- 電源、驅動控制、能源發電、充電系統、連接技術、安全工程
膜包利茲線系列- ML
膜包高頻利茲線主要適用于對擊穿電壓要求較高的應用。薄膜繞包能提高利茲線承受彎曲和機械應力的能力。
自粘膜包線使用熱封或自粘薄膜材料，可以防止在生產過程中或結束后出現薄膜脫離的情況。
技術特性
根據單股線的數量，利茲線生產工藝將發生變化，對于整體結構設計有多種選擇
| 絕緣膜材質 | PET | EI/VEI |
|---|---|---|
| 描述 | 聚酯 | 聚酰亞胺 |
| 顏色 | 乳白色半透明 | 棕色 |
| 常規 | PET | EI/VEI |
|---|---|---|
| 絕緣等級 (UL) °C | 105 (A) | 200 (C) |
| 介電常數 εr | 3.3 | 3.4 |
| 可燃性 | 400 | V-0 |
| 工藝 | 可熔 | 機械剝皮 |
* 介電強度高 柔韌性很好 防松散表現好 接續表現很好
| 熱封 | PET | EI/VEI |
|---|---|---|
| 絕緣等級 (UL) °C | 13 - 25 | 20 |
| 介電常數 εr | 3.25 | 3.4 |
| 可燃性 | n.a. | V-0 |
| 工藝 | 可熔 | 機械剝皮 |
* 介電強度增強 柔韌性表現中 防松散表現很好 接續表現很好
| 自黏 | PET | EI/VEI |
|---|---|---|
| 絕緣等級 (UL) °C | 130 (B) | 180 (H) |
| 介電常數 εr | 3.2 | 3.3 |
| 可燃性 | - | 阻燃 |
| 工藝 | 可熔 | 機械剝皮 |
* 介電強度很強 柔韌性好 防松散表現很好 接續表現好
尺寸規格
單線 X 股數 X重疊率 X層數
| 項目 | 數據 | 單位 |
|---|---|---|
| 單線直徑 | 0.040-0.800 | mm |
| 外徑 | 0.50-25.00 | mm |
| 重疊率 | 20 ~ 75 | % |
| 層數 | 1~2 |
典型應用場景
膜包利茲線同樣適用于各類應用且對擊穿電壓有更高要求的場景
應用
- 電動汽車
- 車載充電機
- DC/DC轉換器
- 充電樁
- 高頻變壓器
- 高頻傳感器
- 高頻扼流線圈
產品
- 充電器中的變壓器
- 直流-直流轉換器
- 驅動逆變器
- 5G基站電源
- 中低速磁懸浮列車驅動裝置
- 機器人傳感器、電源
矩型利茲線系列-YF
矩利茲線采用矩形或方形截面，填充系數非常高，可以充分利用繞線空間。相比常規圓形截面結構，矩型利茲線的填充系數最大可提高20%
技術特性
矩型利茲線的設計優勢只有在產品具有穩定和精確的尺寸時才能完全實現
形狀
定型前
定型后
填充系數: 最大可提高20%
產品優勢
- 嚴格的尺寸公差
- 良好的柔韌性
- 穩定的繞線性能
尺寸規格
| 項目 | 數據 | 單位 |
|---|---|---|
| 最小尺寸 (寬x高) | 1.2 x 1.2 | mm |
| 最大尺寸 | 15.0 x 15.0 | mm |
| 比例 (寬x高) | 1:1.7 | mm |
| 公差 (±) | 0.1 | mm |
| 單線直徑 | 0.050 - 0.500 | mm |
* 其它尺寸和材料可按需提供
典型應用場景
矩型利茲線適用于各類對填充率有更高要求的場景
應用
- 電動汽車
- 車載充電機
- DC/DC轉換器
- 充電樁
- 高頻變壓器
- 高頻傳感器
- 高頻扼流線圈

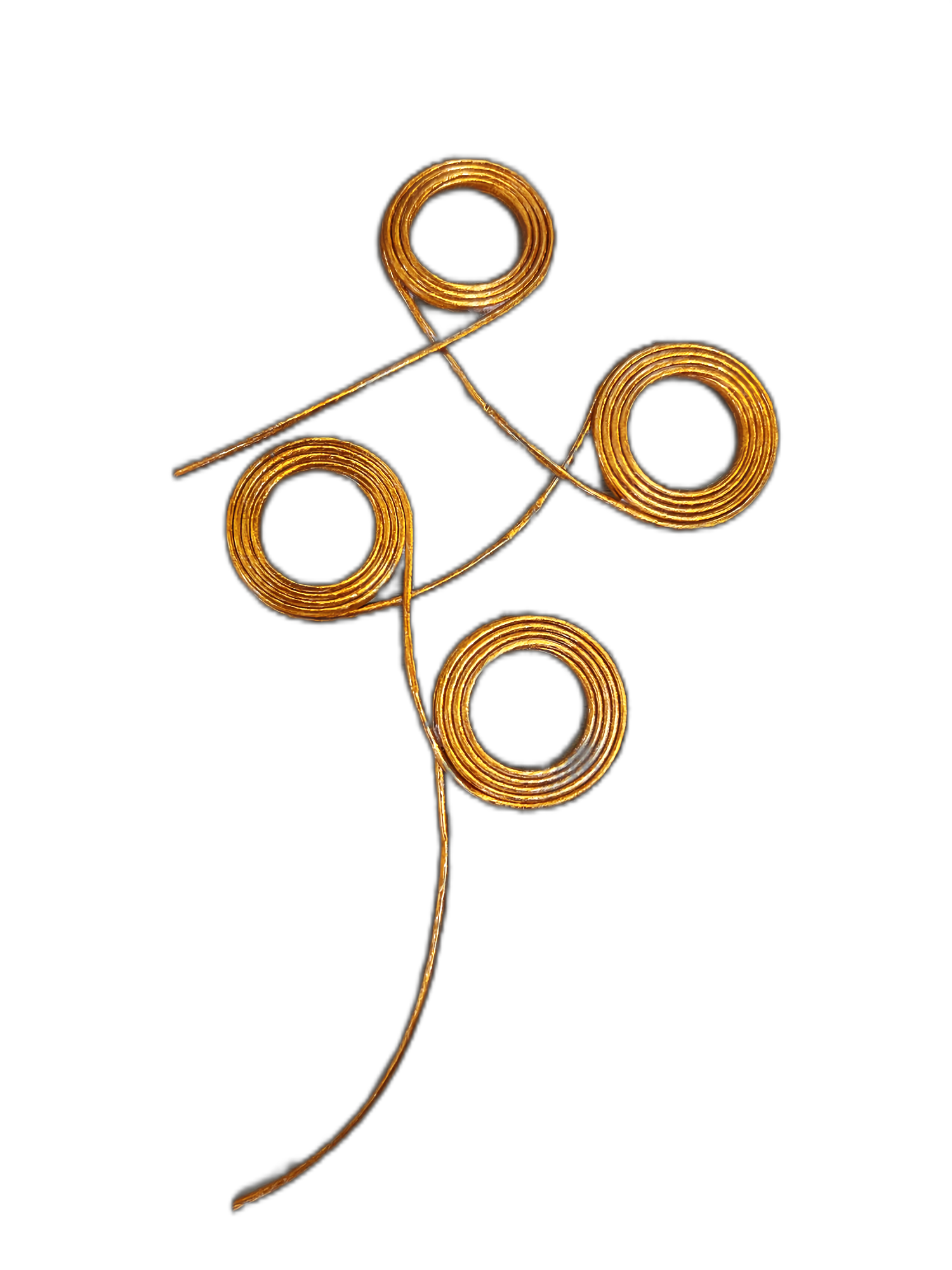

自粘線圈系列 CL-SPEI
自粘線圈是自黏膜包線的延伸產品，通過繞制成多種匝數、多種層數的自粘阿爾法線圈，簡化繞線工藝，提升生產效率、提升終端產品的性能穩定性
技術特性
阿爾法繞線是一種特殊的繞線方法，它能夠減小電磁感應時產生的電流渦流損耗，提高能量傳輸效率
| 特性 | 說明 |
|---|---|
| 繞制方式 | 阿爾法繞線（雙線外繞） |
| 線圈連接 | 單個、多連 |
尺寸規格
線圈內外徑 X 層數 X 匝數
| 項目 | 數據 | 單位 |
|---|---|---|
| 單個線圈內徑 | 8 ~ 40 | mm |
| 單個線圈外徑 | 26 ~ 50 | mm |
| 層數 | 1 ~ 2 | |
| 匝數（圈數） | 1 ~ 40 |
產品優勢
良好的尺寸和物理穩定性
對高壓及工作環境惡劣的領域有良好的適應性
典型應用場景
自黏線圈同樣適用于各類對尺寸和物理穩定性有更高要求的場景
應用
- 電動汽車
- 車載充電機
- DC/DC轉換器
- 無線充電
- 充電樁SMPS
- 高頻變壓器
- 高頻傳感器
膜包利茲線系列-SPEI（自粘）
自黏膜包線在普通膜包利茲線基礎上，增加押出工藝，涂上帶有自粘性的膠料層，加熱后無需骨架即可成型
技術特性
自黏膜包線使用尼龍材料作為自粘涂層
| 膠料材質 | 尼龍 |
|---|---|
| 熔化溫度 | 130°C、155°C |
| 絕緣等級 (UL) | 180 (H) |
| 介電常數 | 3.3 |
| 可燃性 | 阻燃 |
| 工藝 | 機械剝皮 |
尺寸
| 項目 | 數據 | |
|---|---|---|
| 單線直徑 | 0.040-0.800 | mm |
| 外徑 | 0.50-25.00 | mm |
| 重疊率 | 20 ~ 75 | % |
| 層數 | 1 ~ 2 |
產品優勢
粘合強度高，尺寸一致性強，能應對各類惡劣環境的使用
無需骨架即可成型，簡化線圈成形工藝，有利于自動機批量生產
降低特殊形狀線圈的繞制難度
典型應用場景
自粘膜包線利茲線適用于各類對絕緣及溫度有更高要求的場景
應用
- 電動汽車
- 車載充電機
- DC/DC轉換器
- 無線充電
- 充電樁SMPS
- 高頻變壓器
- 高頻傳感器
五位一體的解決方案 5in1 Solution
公司始終堅持以客戶為導向的產品設計及服務理念，通過產品設計階段深度參與客戶定制化方案，以及專業技術支持及嚴謹的生產流程，到最終交付的快速響應，及時交付品質優秀、性能穩定的客戶產品。
創新產品設計
采用前沿科技，打造行業領先產品
智能解決方案
定制化服務，滿足客戶多元化需求
高效性能優化
專業技術支持，提升產品競爭力
精湛工藝制作
嚴謹的生產流程，確保產品質量
全面售后服務
快速響應，為客戶提供優質服務
